Průchodka pro plastové potrubí
Popis
Průchodka pro plastové potrubí se používá ve vodoměrných šachtách, v nádržích na vodu, v bazénech, v akváriích nebo všude tam, kde potřebujete projít s PE trubkou nebo s PPR trubkou skrz stěnu nádrže.
Montážní postup:
Do stěny se vyvrtá otvor, do něj se vloží průchodka opatřená těsněním, z druhé strany se vloží pevné bílé těsnění a dotáhne se přítlačnou maticí. Následně su do průchodky vsune trubka příslušného vnějšího průměru. Z druhé strany se na trubku nasadí bílé gumové těsnění, převlečná matice a pevně se rukou utáhne, tím dojde k fixaci trubky a spoj se tak stane vodotěsným. Před vložením trubky do průchodky doporučujeme konec trubky odjehlit odhrotovačem, aby se při nasazování neponičilo bílé gumové těsnění.

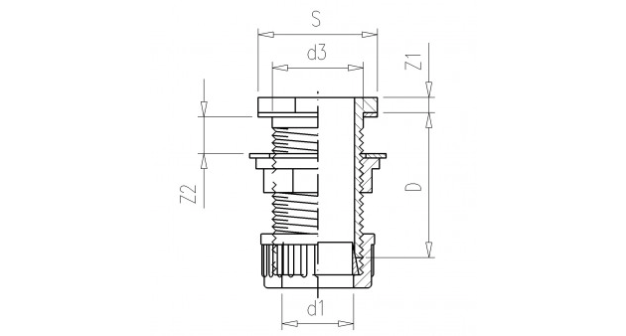

Tabulka rozměrů:
| d1 | d3 - závit | Z1 | Z2 | D | S |
| 20 | 3/4" | 8 | 0-25 | 56 | 32 |
| 25 | 1" | 10 | 0-25 | 60 | 40 |
| 32 | 1 1/4" | 7 | 0-25 | 66 | 55 |
| 40 | 1 3/4" | 7 | 0-25 | 78 | 74 |
| 50 | 2" | 9 | 0-30 | 84 | 78 |
| 63 | 2 1/2" | 9 | 0-30 | 90 | 100 |
Související produkty
-
6164201238
-
IBCS60F-M012
-
IBCS60F-F034
-
IBCS60CAP-1
-
IBCS60F-H012
-
IBCSPOUT2
-
SFR015
-
10606591
-
IBCSPOUT1
-
IBCS60CAP-2
| Výrobce | VDL |
