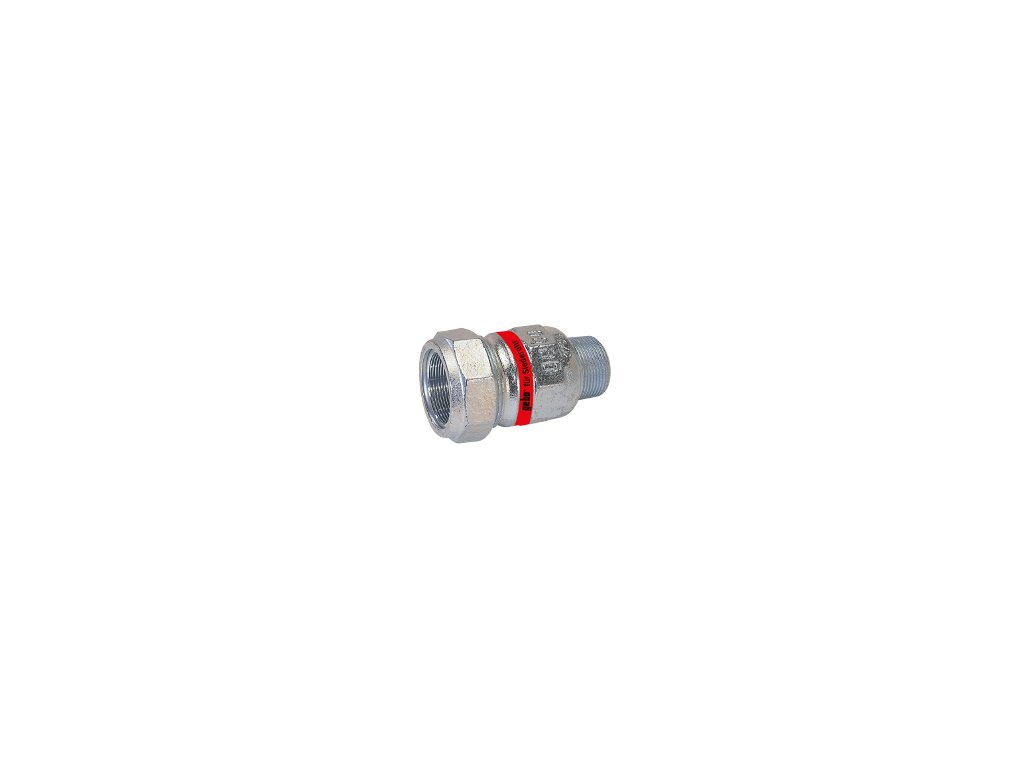

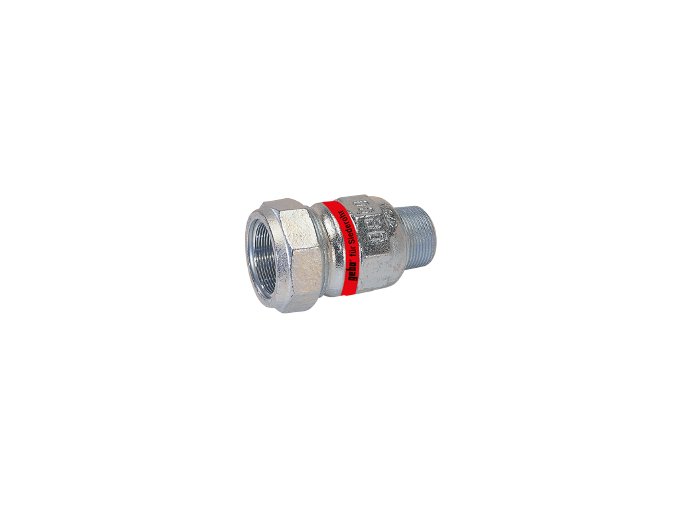

Litinová svěrná spojka SPECIAL A s vnějším závitem - na ocelové černé trubky
Kód: 02.150.00.0120Související produkty
Detailní popis produktu
Litinová svěrná spojka SPECIAL A s vnějším závitem na ocelové černé trubky je určena k vytvoření přechodu mezi trubkou a např. litinovou tvarovkou či kulovým kohoutem v rozvodech vody (NE pitné), oleje (jen u dim. 57 mm) nebo vzduchu. Všechny součásti jsou CELÉ včetně závitů žárově pozinkovány (žárové zinkování podle DIN/EN 10242), to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech svěrných spojkách Gebo SPECIAL najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)
Podrobný návod k instalaci naleznete ke stažení v záložce SOUBORY.
Svěrná spojka se skládá z následujících komponentů:
1. litinová matice (Temperovaná litina EN-GJMB-350-10, EN 1562)
2. svěrný kroužek (pozinkovaná ocel)
3. podložka (pozinkovaná ocel)
4. grafitový koužek
5. těsnění (NBR)
6. a 7. litinová tvarovka (Temperovaná litina EN-GJMB-350-10, EN 1562)
* Trubky nesmí být zasunuty na doraz do konce tvarovky, příp. u spojek nesmí na sebe narážet!
Maximální provozní teplota a pracovní tlak:
| médium | max. tlak | teplota | určené pro trubky |
| voda (NE pitná) | 6 bar | do 25°C | ocelové, ocelové černé |
| topná voda | do 80°C |
ocelové, ocelové černé |
|
| topný olej | do 40°C | ocelové, ocelové černé (jen u dim. 57 mm) | |
| stlačený vzduch | 12,5 bar | do 70°C |
ocelové,
ocelové černé, PE |
| plyn | 5 bar | -20°C až +60°C | ocelové, PE |
| V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C. | |||
Rozměrová tabulka:
| ocelové černé trubky | |||||||
| DN | závit (R) |
vnější průměr trubky (mm) |
délka - A (mm) | rozměr klíče - SW (mm) | rohy matice - E (mm) | hloubka zasunutí trubky min. (mm) |
hloubka zasunutí trubky max. (mm) |
| 15 | 1/2" | 20 | 100 | 41 | 44 | 30 | 70 |
| 20 | 3/4" | 25 | 100 | 50 | 54 |
30 |
70 |
| 25 | 1" | 31,8 | 100 | 55 | 60 | 35 | 65 |
| 32 | 5/4" | 44,5 | 115 | 70 | 76 | 40 | 70 |
| 40 | 6/4" | 51 | 115 | 75 | 81 | 40 | 75 |
| 50 | 2" | 57 | 130 | 90 | 97 | 40 | 85 |
| 63,5 | 130 | 90 | 97 | 40 | 85 |
Řada Gebo SPECIAL nabízí litinové speciální svěrné spojky pro ocelové trubky (DIN/EN 10255 a DIN/EN 10220 série 1), ocelové černé trubky (DIN/EN 10220 série 2 a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.
Varianty řady Gebo SPECIAL jsou dostupné pro:
- ocelové trubky od průměru 3/8" do 4"
- černé ocelové trubky od průměru 20 mm do 108 mm
- PE trubky od průměru 20 mm do 110 mm
Montážní video:
Doplňkové parametry
| Kategorie: | GEBO SPECIAL |
|---|---|
| Výrobce: | GEBO |
