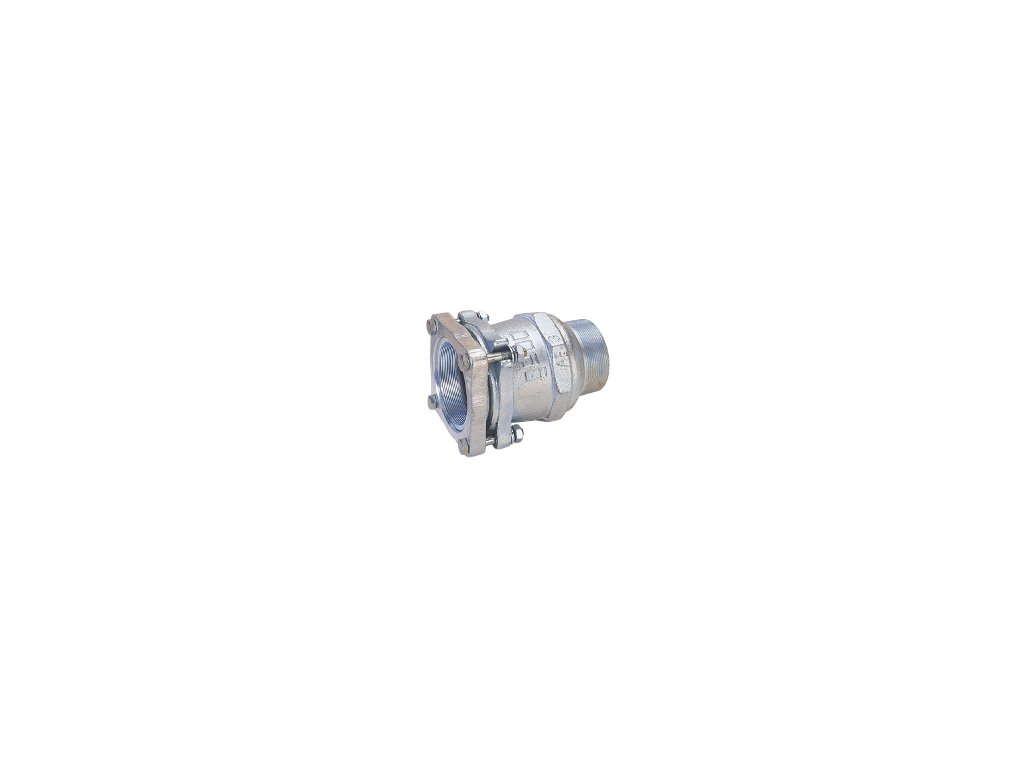

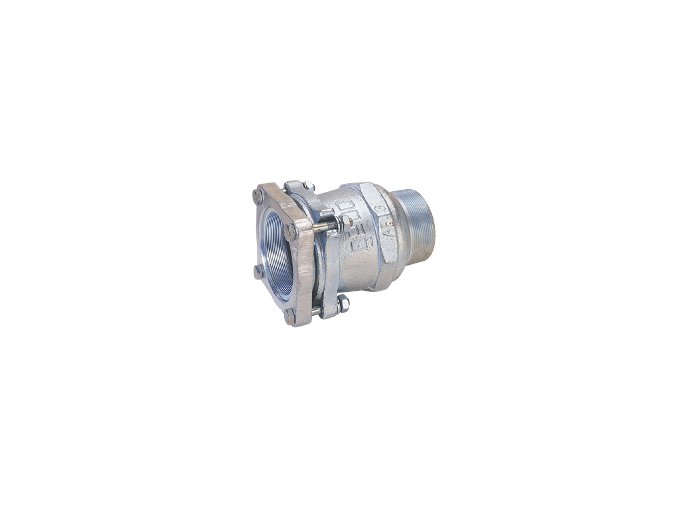

Litinová svěrná spojka SPECIAL AF s vnějším závitem - na ocelové trubky


Novinka Efekt lupa


Výrobce: GEBO

Použití: pitná voda, topná vodavzduch, plyn



Cena od 2 476,86 Kč bez DPH
od 2 997 Kč / ks
Značka GEBO
Webová stránka značky gebo.cz
Kategorie GEBO SPECIAL
Zvolte variantu
Velikost: 76,1 mm x 2 1/2" Na objednávku 2 997 Kč / ks
2 476,86 Kč bez DPH

Velikost: 88,9 mm x 3" Na objednávku 3 840 Kč / ks
3 173,55 Kč bez DPH

Velikost: 114,3 mm x 4" Na objednávku 4 937 Kč / ks
4 080,17 Kč bez DPH



Litinová svěrná spojka SPECIAL AF s vnějším závitem na ocelové trubky je určena k vytvoření přechodu mezi trubkou a např. litinovou tvarovkou či kulovým kohoutem v rozvodech vodyvzduchu nebo plynuVšechny součásti jsou CELÉ včetně závitů žárově pozinkovány (žárové zinkování podle DIN/EN 10242), to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech svěrných spojkách Gebo SPECIAL najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.

vity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)

Podrobný návod k instalaci naleznete ke stažení v záložce SOUBORY.

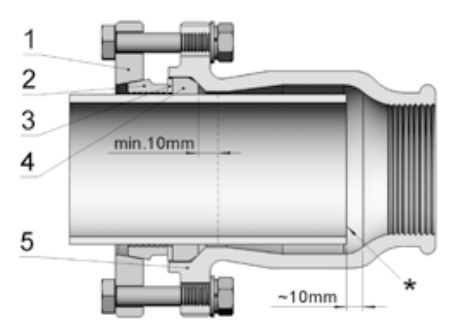

Svěrná spojka se skládá z následujících komponentů:

Litinová svěrná spojka SPECIAL AF s vnějším závitem - na ocelové trubky série 220

1. kryt příruby (Temperovaná litina EN-GJMB-350-10, EN 1562)

2. svěrný kroužek (pozinkovaná ocel)

3. podložka (pozinkovaná ocel)

4. těsnění (NBR)

5. litinová tvarovka (Temperovaná litina EN-GJMB-350-10, EN 1562)

* Trubky nesmí být zasunuty na doraz do konce tvarovky, příp. u spojek nesmí na sebe narážet!



Maximální provozní teplota a pracovní tlak:

médium max. tlak teplota určené pro trubky
pitná voda 16 bar do 25°C ocelové, PE
protipožární rozvody (VdS) 12,5 bar do 25°C ocelové
topná voda 10 bar do 80°C
ocelové, ocelové černé
stlačený vzduch 10 bar do 70°C
ocelové,
ocelové černé, PE
plyn 5 bar -20°C až +60°C ocelové, PE
V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C.



Rozměrová tabulka:

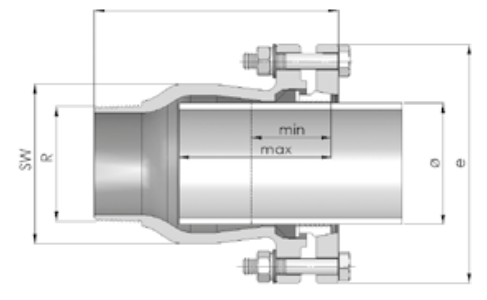

Litinová svěrná spojka SPECIAL AF s vnějším závitem - na ocelové trubky, detail

ocelové trubky
DN závit (R)
vnější průměr trubky (mm)
délka - A (mm) rozměr klíče - SW (mm) rohy matice - E (mm) hloubka zasunutí trubky min. (mm)
hloubka zasunutí trubky max. (mm)
65 2 1/2" 76,1 (2 1/2") 155 100 150 50 95
80 3" 88,9 (3") 180 125 160 50 105
100 4" 114,3 (4") 180 135 185 50 105





Řada Gebo SPECIAL nabízí litinové speciální svěrné spojky pro ocelové trubky (DIN/EN 10255 a DIN/EN 10220 série 1), ocelové černé trubky (DIN/EN 10220 série 2 a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.

Varianty řady Gebo SPECIAL jsou dostupné pro:

  • ocelové trubky od průměru 3/8" do 4"
  • černé ocelové trubky od průměru 20 mm do 108 mm
  • PE trubky od průměru 20 mm do 110 mm
