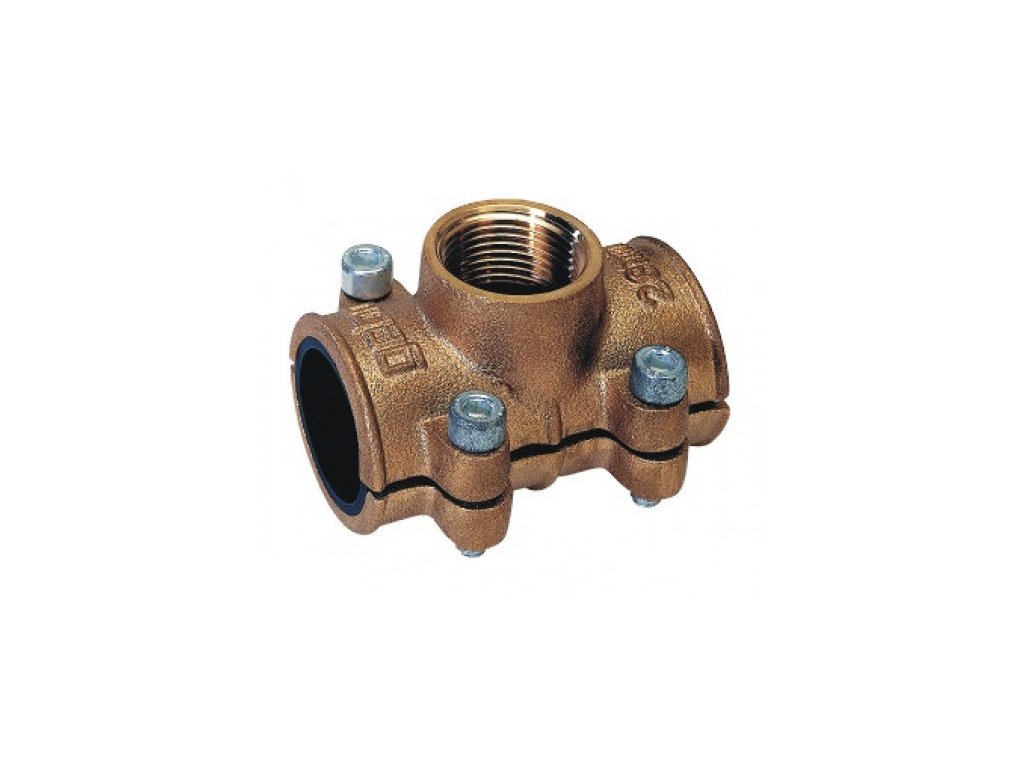

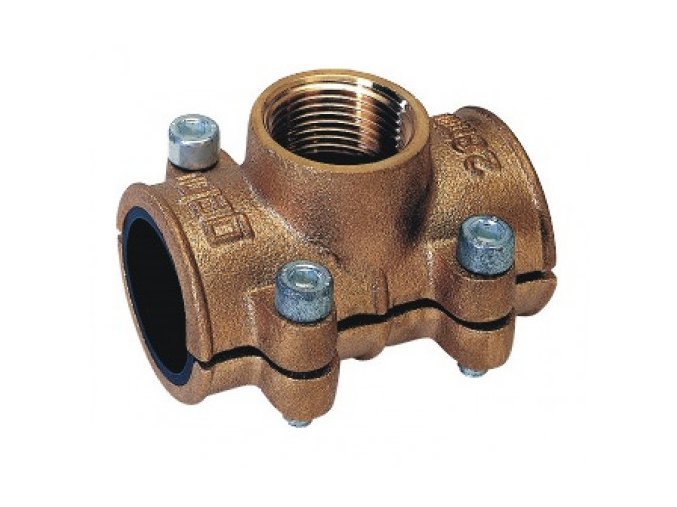

Mosazný opravný třmen s navrtávkou BRASS MB
Kód: 04.621.60.1501Související produkty
Detailní popis produktu
Mosazný opravný třmen s navrtávkou BRASS MB na Cu trubky je určen k vytvoření dodatečné odbočky v rozvodech pitné a topné vody. Třmen je vyroben z mosazi, těsnící manžeta je z pryže EPDM a šrouby jsou z pozinkované oceli pevnosti 8.8.
Na všech opravných třmenech Gebo BRASS MD najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Tyto opravné třmeny NELZE použít pro rozvody plynu!
V případě montáže třmenu na ocelovou trubku zvolte přímo Litinový opravný třmen krátký QUICK DSK nebo Litinový opravný třmen dlouhý QUICK DS.
Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz s maximálním tlakem média 10 bar.

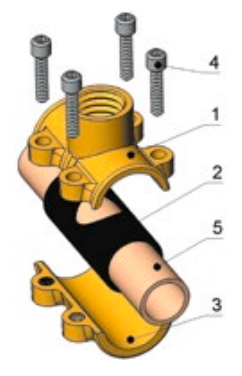

Mosazný opravný třmen se skládá z následujících komponentů:
- šrouby imbusové (galvanická ocel 8.8) - č. 4
- horní a dolní část (mosaz) - č. 1 a 3
- manžeta (EPDM) - č. 2
Montážní návod:
1. vyčistěte trubku kolem montovaného místa
2. nasaďte okolo trubky těsnící manžetu
3. výřez těsnící manžety natočte tak, aby předem vytvořený otvor v těsnící manžetě byl umístěn na zvoleném místě
4. horní část (1) přiložit na manžetu (2) tak, aby se výstup kryl s otvorem v manžetě (2)
5. přiložte dolní mosaznou část na manžetu
6. zašroubujte imbusové šrouby
7. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)
8. navrtání provést vhodným nástrojem
Maximální provozní teplota a pracovní tlak:
| médium | max. tlak | teplota | určené pro trubky |
| pitná voda | 10 bar | do 25°C | Cu (měděné) |
| topná voda | do 90°C |

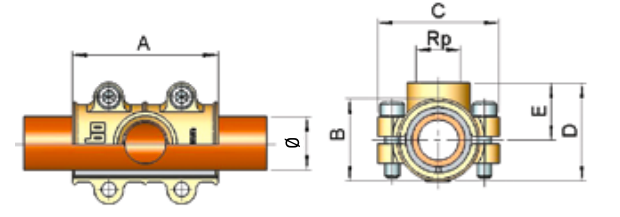

Rozměrová tabulka:
| DN | vnější průměr Cu trubky (mm) | vnitřní závit Rp dle ISO 7/1 | délka | ||||
| A (mm) | B (mm) | C (mm) |
D (mm) |
E (mm) |
|||
| 12 | 15 | 1/2" | 50 | 26 | 42 | 36 | 25 |
| 15 | 18 | 1/2" | 50 | 29 | 45 | 38 | 25 |
| 20 | 22 | 1/2" | 60 | 34 | 50 | 41 | 25 |
| 25 | 28 | 3/4" | 70 | 41 | 57 | 51 | 30 |
| 32 | 35 | 3/4" | 70 | 49 | 69 | 57 | 33 |
| 40 | 42 | 1" | 80 | 58 | 78 | 73 | 44 |
| 50 | 54 | 5/4" | 100 | 72 | 92 | 89 | 52 |
Řada Gebo BRASS nabízí mosazné svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro měděné (Cu) trubky. Gebo spojky jsou navrženy pro nepřetržitý provoz.
