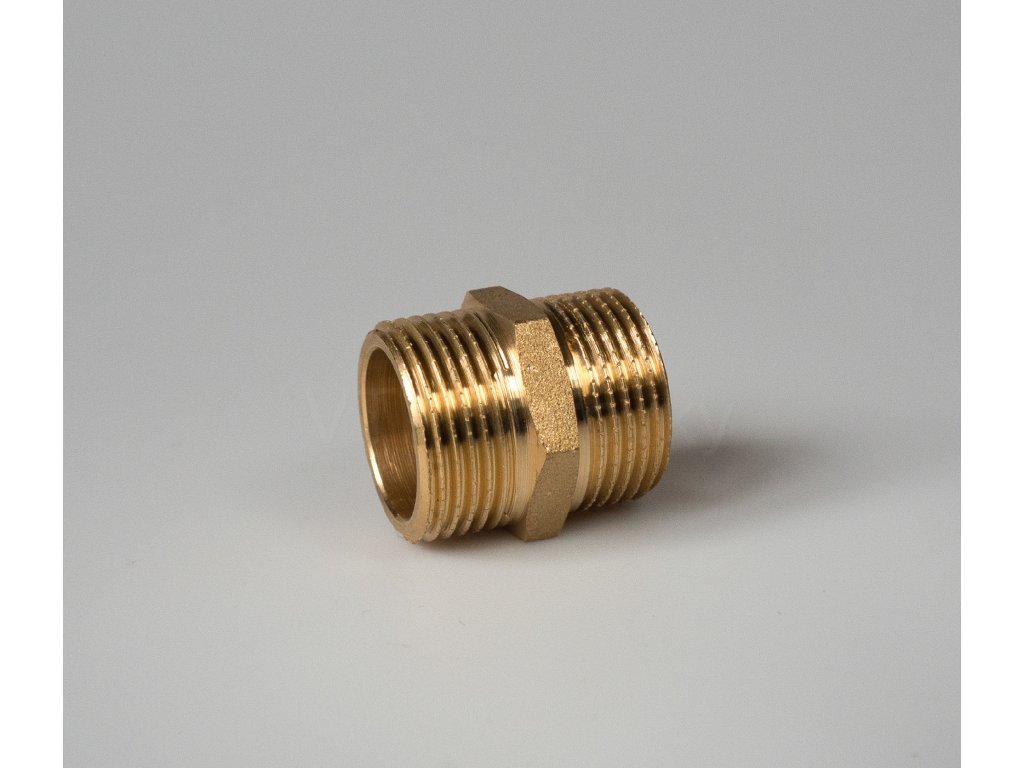

Mosazná vsuvka GAS
Popis
Mosazná vsuvka s jedním závitem trubkovým G dle ISO 228-1 a druhým závitem kuželovým (kónickým) R dle ISO 7-1 od českého výrobce SVIS Trade slouží k propojení tvarovek, kulových kohoutů, ventilů a armatur v rozvodech plynu, vzduchu, vody (i pitné) a topení.
Tabulku se značením závitů a zda k sobě pasují naleznete ZDE.
Výkresy s rozměry jednotlivých vsuvek s detailem závitů naleznete ke stažení v záložce SOUBORY.
Materiál: mosaz CW617N (CuZn40Pb2)
Doporučený pracovní tlak: 10 bar (1 MPa)
Max. pracovní tlak: 16 bar (1,6 MPa)
Použití: voda, pitná voda, topení, stlačený vzduch, plyn
Pracovní teplota vody: od 0°C do +120°C
Pracovní teplota vzduchu: od -20°C do +120°C
Okolní teplota: od -10°C do +70°C
Související produkty
-
FT206/8
-
FT307/15
-
MMT2453412
-
MMG29014
-
MMG245G34R 12
-
MMG2413412
-
MMG241G34RP12
| Výrobce | SVIS Trade |
Mosazná vsuvka G 1/2" x R 1/2" - výkres (75.6 kB)
Mosazná vsuvka G 3/4" x R 3/4" - výkres (76.3 kB)
Mosazná vsuvka G 1" x R 1" - výkres (72 kB)
