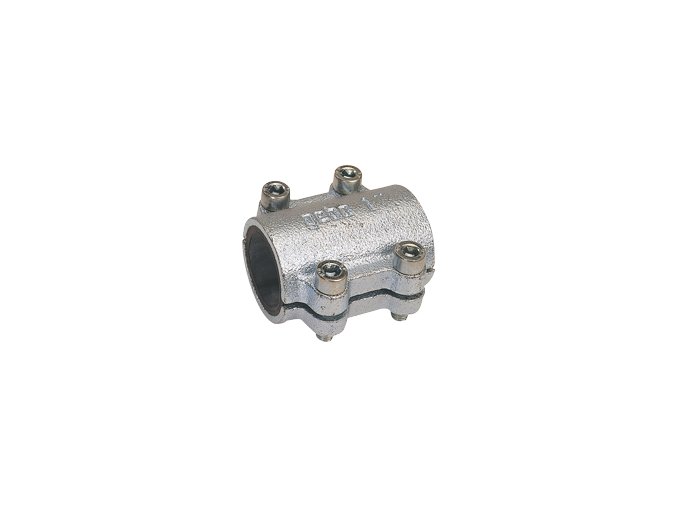

Litinový opravný třmen krátký QUICK DSK-PE




Výrobce: GEBO

Použití: pitná voda, užitková voda



Cena od 208,26 Kč bez DPH
od 252 Kč / ks
Značka GEBO
Webová stránka značky gebo.cz
Kategorie GEBO QUICK
Zvolte variantu
Kód produktu 03.260.28.20 Průměr: 20 mm Skladem do 5 dnů
Můžeme doručit do: 1.3.2024
252 Kč / ks
208,26 Kč bez DPH

Kód produktu 03.260.28.25 Průměr: 25 mm Skladem (1 ks) 287 Kč / ks
237,19 Kč bez DPH

Kód produktu 03.260.28.32 Průměr: 32 mm Skladem (1 ks) 311 Kč / ks
257,02 Kč bez DPH

Kód produktu 03.260.28.40 Průměr: 40 mm Skladem (1 ks) 537 Kč / ks
443,80 Kč bez DPH

Kód produktu 03.260.28.50 Průměr: 50 mm Skladem (1 ks) 565 Kč / ks
466,94 Kč bez DPH

Kód produktu 03.260.28.63 Průměr: 63 mm Skladem (1 ks) 628 Kč / ks
519,01 Kč bez DPH

Kód produktu 03.260.28.75 Průměr: 75 mm Skladem do 5 dnů
Můžeme doručit do: 1.3.2024
1 192 Kč / ks
985,12 Kč bez DPH

Kód produktu 03.260.28.90 Průměr: 90 mm Skladem do 5 dnů
Můžeme doručit do: 1.3.2024
1 509 Kč / ks
1 247,11 Kč bez DPH

Kód produktu 03.260.28.110 Průměr: 110 mm Skladem do 5 dnů
Můžeme doručit do: 1.3.2024
2 104 Kč / ks
1 738,84 Kč bez DPH



Litinový opravný třmen krátký QUICK DSK-PE na PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11) dle DVGW – pracovní list GW 335 A2/A3 jakož i DIN 8074/75, DIN EN 12201 2 a DIN 16893] je určen k opravě trhlin a prasklin PE trubek v rozvodech vodyVšechny součásti jsou CELÉ včetně závitů galvanicky pozinkovány, to zaručuje maximální ochranu před korozí a dlouhou životnost. Na všech opravných třmenech Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.

Tyto opravné třmeny NELZE použít pro rozvody plynu a vzduchu!

V případě montáže třmenu na ocelovou trubku zvolte přímo Litinový opravný třmen krátký QUICK DSK nebo Litinový opravný třmen dlouhý QUICK DS.

Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz



Litinový opravný třmen se skládá z následujících komponentů:

Litinový opravný třmen QUICK DSK - složení 2

- šrouby imbusové (galvanická ocel 8.8)

- horní a dolní část (Tvárná litina DIN/EN 1563 popř. DIN/EN 1562)

- manžeta (EPDM)



Montážní návod:

1. vyčistěte trubku kolem poškozeného místa

2. nasaďte okolo trubky těsnící manžetu

3. výřez těsnící manžety natočte na protilehlou stranu poškozeného místa

4. přiložte dolní litinovou část na manžetu

5. přiložte horní litinovou část na manžetu

6. zašroubujte imbusové šrouby

7. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)



Maximální provozní teplota a pracovní tlak:

médium max. tlak teplota určené pro trubky
pitná voda 10 bar do 20°C
PE trubky
V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C.



Rozměrová tabulka:

Litinový opravný třmen krátký QUICK DSK - rozměry

PE trubky délka
DN
vnější průměr trubky (mm)
A (mm) B (mm) C (mm)
15 20
70
33 60
20 25
70
40
70
25 32
70
46 74
32 40 80 57 86
40 50 100 66 94
50 63
100
80 109
65 75
100
100 140
80 90
100
115 150
100 110
100
140 187



Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.

Varianty řady Gebo QUICK jsou dostupné pro:

  • ocelové trubky od průměru 1/2" do 2"
  • černé ocelové trubky od průměru 20 mm do 63,5 mm
  • PE trubky od průměru 20 mm do 63 mm

 Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.



Montážní video:





Výrobce GEBO

montážní video
