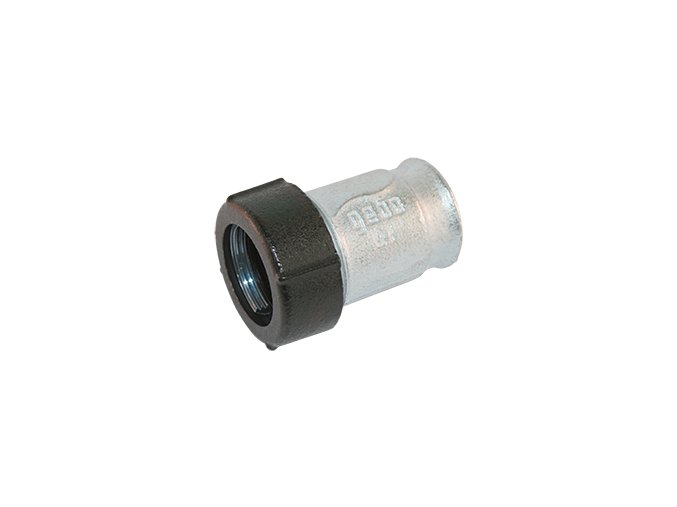

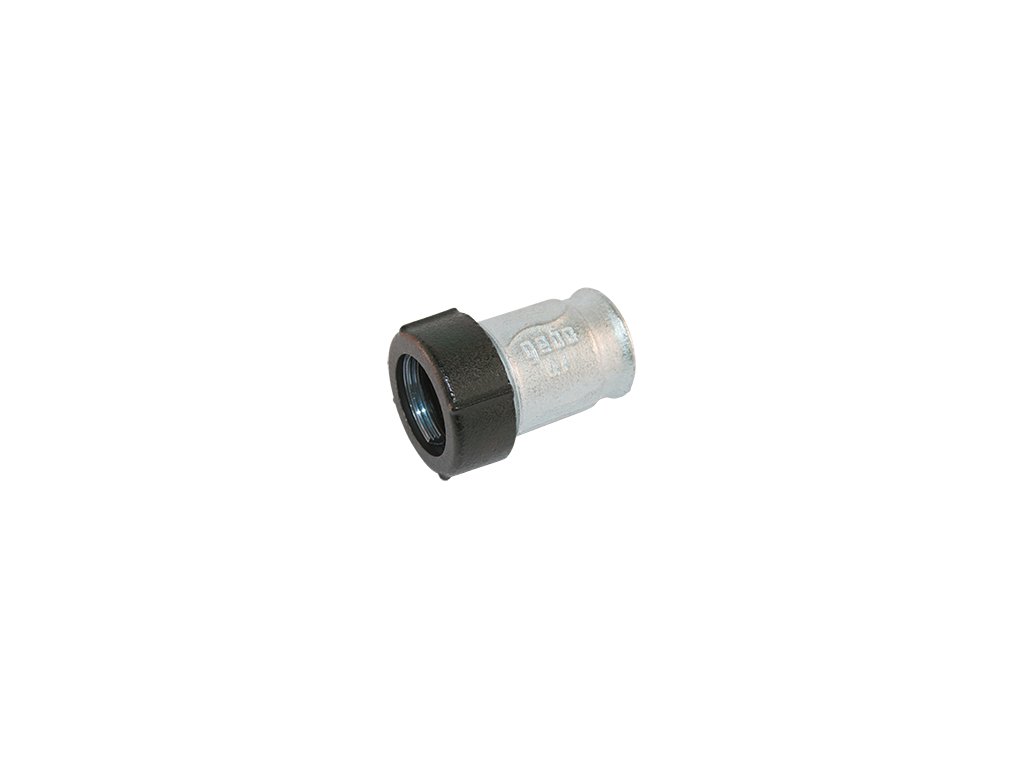

Litinová svěrná spojka QUICK QI s vnitřním závitem




Výrobce: GEBO

Použití: pitná voda, topná voda, vzduch, plyn



Cena od 295,04 Kč bez DPH
od 357 Kč / ks
Značka GEBO
Webová stránka značky gebo.cz
Kategorie GEBO QUICK
Zvolte variantu
Kód produktu 17.195.01.01 Velikost: 1/2” Skladem (2 ks) 357 Kč / ks
295,04 Kč bez DPH

Kód produktu 17.195.01.02 Velikost: 3/4” Skladem do 5 dnů
Můžeme doručit do: 28.6.2024
404 Kč / ks
333,88 Kč bez DPH

Kód produktu 17.195.01.03 Velikost: 1” Skladem do 5 dnů
Můžeme doručit do: 28.6.2024
472 Kč / ks
390,08 Kč bez DPH

Kód produktu 17.195.01.04 Velikost: 5/4” Skladem do 5 dnů
Můžeme doručit do: 28.6.2024
732 Kč / ks
604,96 Kč bez DPH

Kód produktu 17.195.01.05 Velikost: 6/4” Skladem do 5 dnů
Můžeme doručit do: 28.6.2024
776 Kč / ks
641,32 Kč bez DPH

Kód produktu 17.195.01.06 Velikost: 2” Skladem do 5 dnů
Můžeme doručit do: 28.6.2024
1 162 Kč / ks
960,33 Kč bez DPH



Litinová svěrná spojka QUICK QI s vnitřním závitem na ocelové, ocelové černé a PE trubky je určena k vytvoření přechodu mezi trubkou a např. litinovou tvarovkou či kulovým kohoutem v rozvodech vody, vzduchu nebo plynuVšechny součásti jsou CELÉ včetně závitů žárově pozinkovány (žárové zinkování podle DIN/EN 10242), to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech svěrných spojkách Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.

Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)

V případě montáže této spojky na PE trubku je nutné použít mosazné opěrné pouzdro.

Pro instalaci topné vody, přípojky plynu a stlačeného vzduchu se využívají výhradně ocelové trubky!

Podrobný návod k instalaci naleznete ke stažení v záložce SOUBORY.



Svěrná spojka se skládá z následujících komponentů:

Svěrná spojka QUICK QA s vnějším závitem - detail

1. litinová matice (Temperovaná litina EN-GJMB-350-10, EN 1562)

2. svěrný kroužek (pozinkovaná ocel)

3. podložka (pozinkovaná ocel)

4. těsnění (NBR)

5. a 6. litinová tvarovka (Temperovaná litina EN-GJMB-350-10, EN 1562)



Maximální provozní teplota a pracovní tlak:

médium max. tlak teplota určené pro trubky
pitná voda 10 bar do 25°C ocelové, PE
topná voda 10 bar do 80°C ocelové
stlačený vzduch 10 bar do 70°C ocelové
plyn 5 bar -20°C až +60°C ocelové (podle DIN/EN 10255 a DIN/EN 10220 série 1)
V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C.



Rozměrová tabulka:

Svěrná spojka QUICK QI s vnitřním závitem - rozměry

ocelové trubky černé ocelové trubky PE trubky
DN závit (Rp) vnější průměr trubky (mm)
vnější průměr trubky (mm)
vnější průměr trubky (mm)
vnější průměr trubky x stěna (mm)
délka - A (mm) rohy matice - E (mm) hloubka zasunutí trubky min. (mm)
hloubka zasunutí trubky max. (mm)
15 1/2" 19,7 - 21,8 21,3 (1/2") 20 20x1,9 67 42 22 40
20 3/4" 24,6 - 27,3 26,9 (3/4") 25 25x2,3 72 48
22
45
25 1" 31,4 - 34,2 33,7 (1") 31,8 32x2,9 78 56 24 47
32 5/4" 40,0 - 42,9 42,4 (5/4") - 40,3,7 84 67 27 54
40 6/4" 47,9 - 51,5 48,3 (6/4") 51 50,4,6 87 72 25 55
50 2" 59,7 - 63,6 60,3 (2") 63,5 63x5,8 105 92 28 65



Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.

Varianty řady Gebo QUICK jsou dostupné pro:

  • ocelové trubky od průměru 1/2" do 2"
  • černé ocelové trubky od průměru 20 mm do 63,5 mm
  • PE trubky od průměru 20 mm do 63 mm

 Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.
