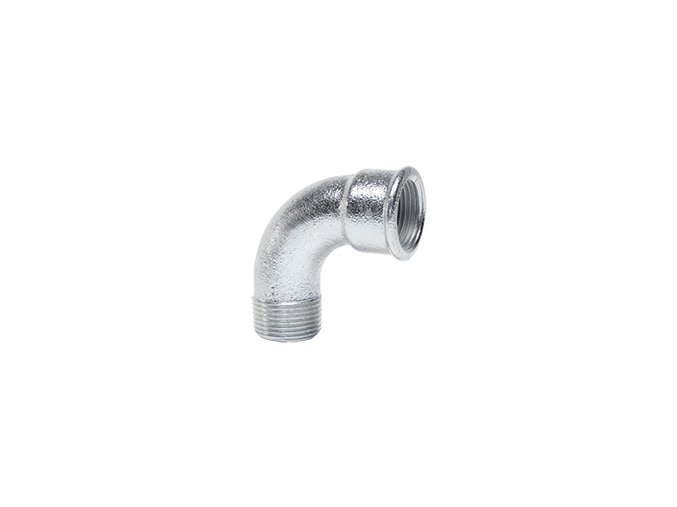

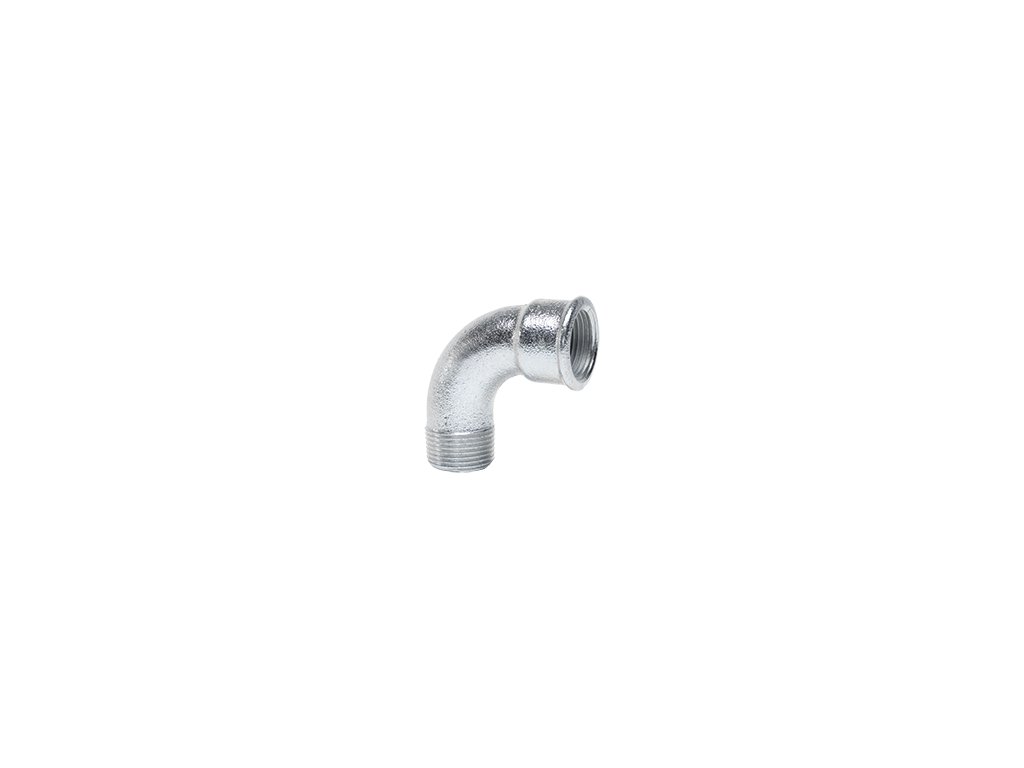

Litinový oblouk krátký MF 90° pozink

Detailní popis produktu

LITINOVÝ oblouk krátký MF 90° pozink s venkovním (R) a vnitřním (Rp) závitem je vyroben z temperované litiny EN-GJMB-350-10 dle normy č. DIN EN 10242:1994 s označením stupně kvality materiálu „A“ německou společností GEBO.

Mezi největší přednosti pozinkovaných litinových tvarovek GEBO patří jednoznačně to, že jsou CELÉ včetně závitů  žárově pozinkovány (síla zinkové vrstvy je min. 500 g/m² což odpovídá tloušťce 70 μm). To zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat.

Tlak snesou v závislosti na teplotě až 25 bar a teplotu od -20 °C do +300 °C. Jsou tak vhodné pro použití v náročných podmínkách. Každá tvarovka je navíc kontrolována na zkoušku těsnosti dle výše uvedené normy.

Litinové tvarovky mají kuželové (kónické) závity R (vnější) a Rp (vnitřní) podle normy ISO 7-1 (DIN EN 10226-1). Tabulku se značením závitů a zda k sobě pasují naleznete ZDE.

V souladu s výše uvedenou normou jsou litinové tvarovky GEBO vhodné pro následující média:

• kapaliny (voda, olej, nafta, ...)
• stlačený vzduch
• hořlavý plyn
• uhlovodíky
• jiné, pokud jsou dodrženy předepsané hodnoty teplot a tlaků.

Tabulka závislosti tlaku na teplotě

Standardní použití:

- pracovní minimální teplota: -20 °C, 25 bar
- povolený pracovní tlak při teplotách mezi -20 až 120 ºC: 25 bar
- povolený pracovní tlak při teplotách mezi 120 až 300 ºC: 20-25 bar

Speciální použití:

Prosíme, abyste pro aplikace při teplotách pod -20 ºC či v jiných problematických případech vyhledali Gebo Bohemia s.r.o. pro odbornou konzultaci! Kontakt ZDE.
